ICF MEXICO - ICF-15

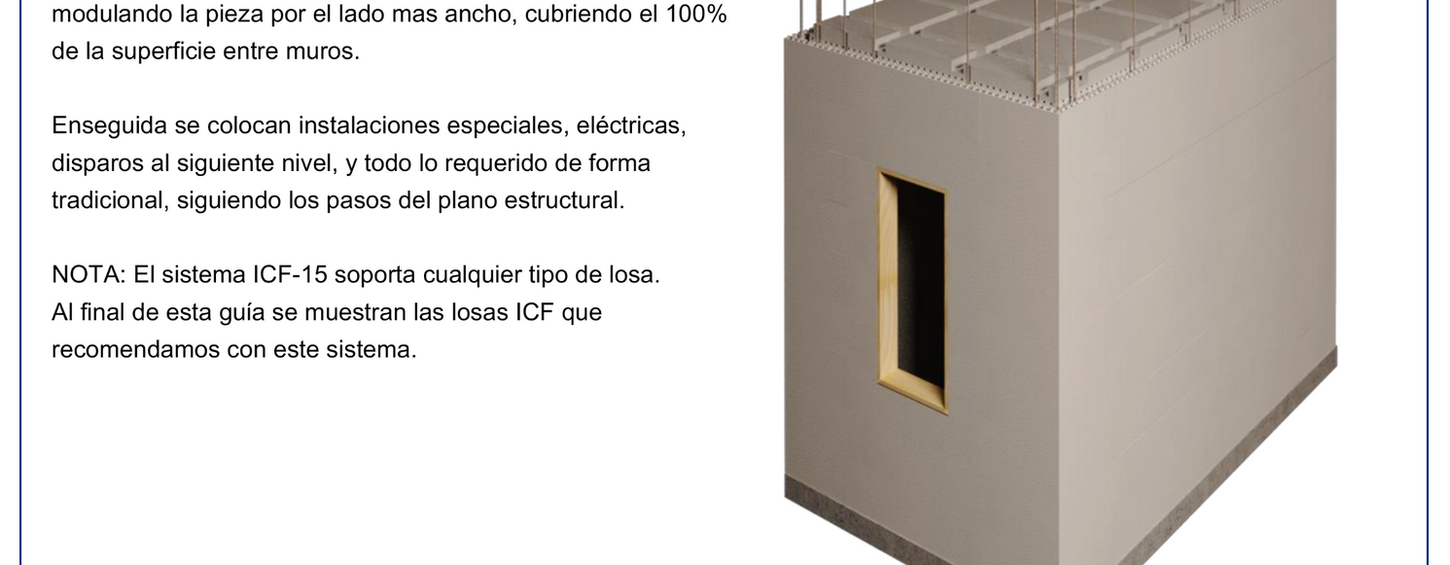

Los bloques ICF de interior Reticular están compuestos por dos paneles paralelos de espuma (EPS) unidos por conectores del mismo EPS que entre ellos crean celdas o cavidades verticales (columnas) y horizontales (trabes) dentro de los paneles de EPS. En estos vacíos se coloca varilla en sentido vertical y horizontal y se llenan con concreto para formar  una retícula (cuadrícula) estructural o estructura  de  marco  de concreto reforzado dentro de la pared.

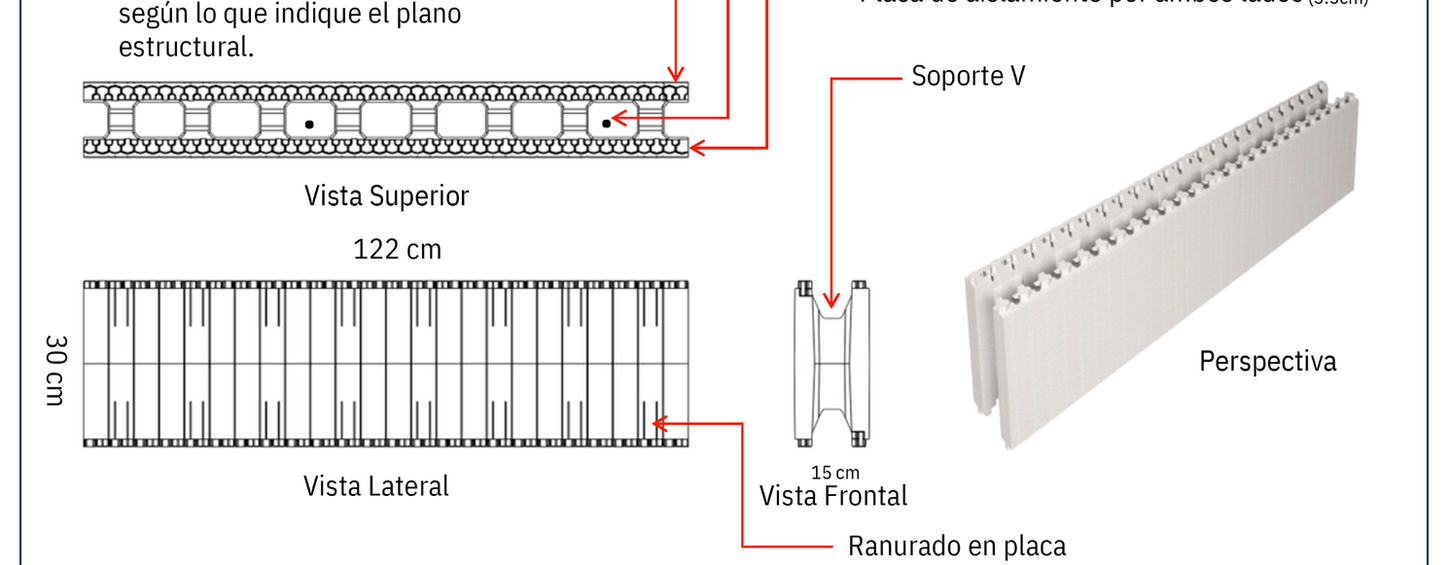

  • Medidas Bloque Lineal:

    • Largo: 120cm X Alto: 30cm X Ancho 15cm.

    • Núcleo: 8cm (3'').

    • Celdas: 8cm ancho X 10cm largo.

​

  • Medidas de Bloque Esquina (reversible, mismo bloque para derecha e izquierda):

    •  Largo 56cm + Escuadra 40cm X Alto 30cm X

    •  Ancho15cm.

    •  Núcleo: 8cm.

    •  Celdas: 8cm X 10cm.​​

​

  • Ancho Total del Bloque:

    • 15cm.

​

  • Valor R (resistencia térmica representada en horas):

    • R-24.

​

  • Grosor de los Paneles Laterales:

    • 3.3cm.



  • Bloques ICFs por Metro Cuadrado:

    • 2.77.

​

  • Concreto por Metro Cuadrado:

    • 0.055 m3.

​

  • Tipo de Concreto:

    • f´c 200 kg/cm2.

​

  • Agregado:

    • Sello o grava de 3/8 o menor.

​

  • Revenimiento:

    • de 15cm a 18cm.

​

  • Varilla por m2:

    • #3 y #4 en promedio - 3 kg.



  • Altura Máxima de Vertido:

    • 3 hiladas.

​
