El Sistema Constructivo ICF, Insulated Concrete Foam o Forma de Concreto Aislado, permite construir Muros Estructurales de manera integral con aislamiento térmico y acústico en un solo paso, permitiendo construir de manera rápida, fuerte y eficiente.
El sistema ICF por su estructura reticular de concreto armado es resistente a sismos y huracanes, y el que esté echo de poliestireno expandido lo hace impermeable capaz de soportar inundaciones sin sufrir daños, esto haciéndole un sistema ideal para las diversas zonas geográficas de México.

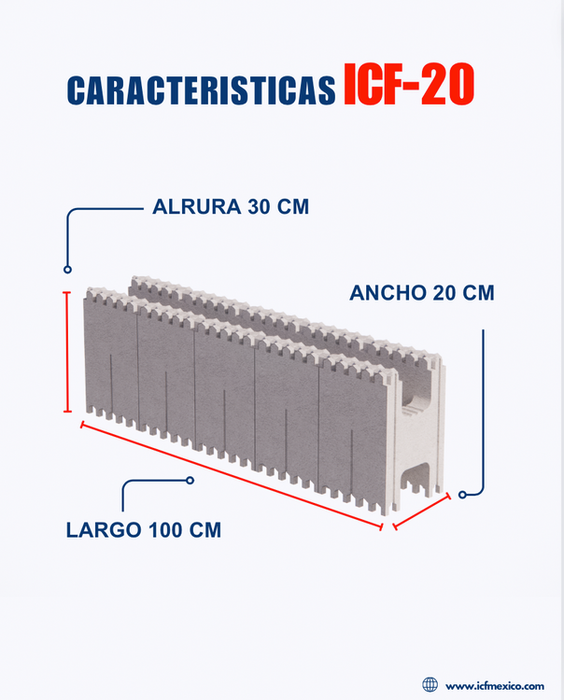

Block Térmico ICF-20
Medidas de block lineal:
-
Largo: 100cm X Alto: 30cm X Ancho 20cm.
-
Núcleo: 10cm.
-
Celdas: 10cm X 10cm.
-
Espesor de placas aislantes laterales: 5cm
-
Largo: 100cm X Alto: 30cm X Ancho 20cm.
-
Núcleo: 10cm.
-
Celdas: 10cm X 10cm.
-
Espesor de placas aislantes laterales: 5cm
Medidas de block esquina:
-
R-27
-
Contemplando puentes térmicos naturales: R-24
Aislante térmico Valor R:
Densidad del aislante térmico:
-
D-16 kg/m3
-
D-18 kg/m3
-
D-21 kg/m3
Concreto:
-
f´c 150 kg/cm2.
-
Agregado: 3/8 a menor.
-
Revenimiento: 15 a 18 cm
Concreto m3/m2:
-
0.755
-
3.33 pzs
Rendimiento block lineal/m2:
Datos Técnicos Block ICF-20
Altura vertido recomendada:
Varilla kg/pza:
-
Lineal #3: 0.67
-
Esquina #4: 0.89
-
2 hiladas al desplante (1.5 hiladas)
-
Cada 4 a 5 hiladas hasta altura deseada
Niveles de máximo recomendados
sin estructura adicional:
-
4 niveles
